DR e DPS: O que São e Por Que Sua Casa Deveria Ter Esses Dispositivos
- Cia Técnica
- 29 de mai.
- 7 min de leitura
Quando o assunto é a instalação elétrica de uma casa, a maioria das pessoas só pensa nos disjuntores comuns. Afinal, eles são os responsáveis por cortar a energia se o chuveiro elétrico sobrecarregar a rede ou se um eletrodoméstico entrar em curto-circuito.
O que muitos proprietários de imóveis não sabem é que os disjuntores comuns não protegem contra choques elétricos e nem contra queimas causadas por raios. Eles foram feitos apenas para proteger os fios da parede contra o derretimento.
Para garantir uma blindagem real e profissional para o seu lar, a norma técnica NBR 5410 exige o uso de outros dois dispositivos mágicos no quadro de força: o DR e o DPS. Neste artigo, você vai entender de forma simples o que são esses componentes e por que a sua casa corre sérios riscos se não tiver os dois instalados.
O que é o Dispositivo DR (Diferencial Residual)?
O DR é o protetor oficial da vida humana dentro de uma residência. Ele é um módulo eletrônico que monitora constantemente a quantidade de corrente elétrica que entra pelo fio Fase e retorna pelo fio Neutro.
Como ele funciona na prática?
Pelas leis da física, toda a energia que entra em um circuito deve voltar por ele. Se você, seu filho ou seu animal de estimação tocarem em um fio desencapado ou em um eletrodoméstico com defeito (como uma geladeira que dá choque ao tocar na porta), a energia vai passar pelo corpo de vocês em direção ao chão para fazer o "aterramento".
O DR percebe em milissegundos que uma parte da energia "sumiu" (vazou pelo corpo da pessoa) e desliga o circuito instantaneamente, antes que o choque elétrico cause uma parada cardíaca ou queimaduras graves.
Importante: O disjuntor comum não detecta esse tipo de choque, porque a quantidade de energia que passa pelo corpo de uma pessoa é baixa para o disjuntor, mas fatal para o ser humano. Sem o DR, você pode ficar preso ao choque até o pior acontecer.
O que é o DPS (Dispositivo de Proteção contra Surtos)?
Se o DR protege as vidas, o DPS é o protetor oficial do seu bolso e dos seus eletrodomésticos mais caros (Smart TVs, computadores, videogames e geladeiras).
Como ele funciona na prática?
Quando um raio cai perto da sua região ou quando ocorre uma manutenção pesada na rede elétrica da rua, uma onda gigantesca de energia — chamada de surto elétrico — viaja pelos cabos da concessionária a velocidades extremas em direção às casas.
Se essa onda de milhares de Volts entrar na sua tomada, as placas eletrônicas dos seus aparelhos queimam na hora. O DPS funciona como uma "válvula de escape inteligente": quando ele detecta essa onda de voltagem perigosa chegando no seu quadro de força, ele abre um caminho interno e desvia todo o raio direto para o fio terra da casa, sacrificando-se (se necessário) para salvar os seus aparelhos.
Por Que Sua Casa Deveria Ter o DR e o DPS Hoje Mesmo?
Manter um quadro elétrico antigo sem esses dispositivos é assumir riscos que custam caro. Veja os benefícios imediatos da instalação:
1. Proteção de Crianças e Áreas Úmidas
O uso do DR é obrigatório por norma em locais onde a água está presente (cozinhas, banheiros, lavanderias e áreas externas), pois a umidade reduz a resistência da pele humana, tornando os choques muito mais perigosos. Se você sente pequenos "formigamentos" ao abrir o registro do banho, o DR é a sua salvação. Entenda a dinâmica hidráulica desse perigo em: Pouca pressão no chuveiro? Veja o que pode ser.
2. Detecção de "Vazamentos" de Energia (Economia na Conta)
O DR possui um efeito colateral fantástico para o bolso: ele ajuda a diagnosticar se a fiação da sua casa está velha ou com o isolamento derretido. Se a energia estiver vazando para dentro das paredes úmidas ou conduítes velhos, o DR vai desarmar sozinho, avisando que há um problema. Saiba como caçar esses vazamentos em: Como descobrir fuga de corrente na sua casa.
3. Evita Incêndios por Micro-Arcos Elétricos
Muitas vezes, um fio antigo fica faiscando baixinho dentro do forro de gesso sem puxar corrente suficiente para derrubar o disjuntor comum. Esse princípio de incêndio gera uma fuga de corrente que o DR pega imediatamente, desligando a força antes que as faíscas virem fogo. Identifique outros avisos térmicos em: Curto-circuito: os sinais que você nunca deve ignorar.
Como Saber se o Seu Quadro Possui DR e DPS?
Abra a tampa do seu quadro de distribuição e observe os componentes:

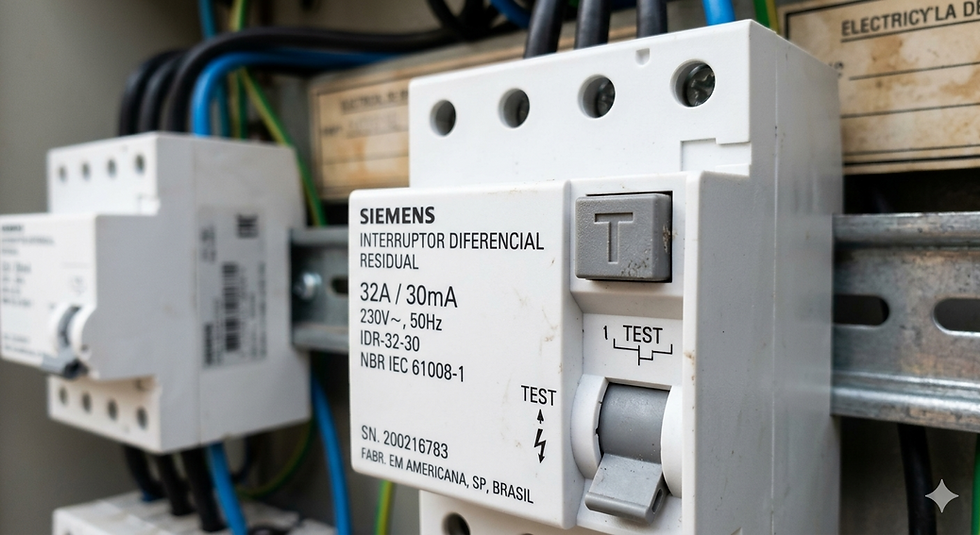

O DR se parece com um disjuntor largo, mas possui um detalhe inconfundível: um botão mecânico com a letra "T" (de Teste) gravada nele. Esse botão deve ser apertado uma vez por mês pelo morador para testar se o mecanismo eletrônico continua funcionando.
O DPS geralmente é um módulo vertical (na maioria das vezes vermelho, verde ou cinza) que possui uma pequena janelinha transparente. Se a janela estiver Verde, ele está operando. Se a janela mudar para Vermelha, significa que ele já tomou um raio pela sua casa e precisa ser substituído por um refil novo.
Se ao abrir a sua caixa de luz você se deparar apenas com aqueles disjuntores pretos antigos ou fusíveis de rosca, o seu sistema está totalmente vulnerável. Faça o diagnóstico de modernização lendo: Quadro de energia antigo é perigoso? Conheça os riscos ocultos.
Onde Comprar e Materiais Necessários para Adequação
Para atualizar o seu painel elétrico residencial e blindar a fiação de acordo com a NBR 5410, você precisará substituir o miolo do quadro usando componentes padrão DIN de alta performance:
Ferramentas de Segurança Elétrica
A instalação de DR e DPS exige conhecimento técnico para não gerar desarmes falsos (como misturar o fio Neutro com o Terra, o que faz o DR cair na hora). Se você for realizar vistorias de tensão no quadro antes de contratar o profissional, lembre-se de usar equipamentos manuais isolados para evitar acidentes.
Para aprender a testar as tensões e correntes da sua rede e descobrir se as tomadas da sua cozinha ou banheiro estão prontas para receber esses novos dispositivos de proteção, confira nossa análise: Multímetro vale a pena? Veja como escolher o ideal.
Conclusão: Segurança Não é Custo, é Investimento
Gastar dinheiro com eletrônicos caros e economizar nos dispositivos de proteção do quadro elétrico é um erro de cálculo grave. O DR e o DPS são anjos da guarda silenciosos: você não percebe que eles estão lá até o milésimo de segundo em que um raio atinge a rede ou uma criança encosta em um fio energizado.
Se o seu quadro ainda não possui essas tecnologias, não adie a modernização. Contrate um eletricista qualificado e garanta a paz de espírito de saber que o seu lar está totalmente protegido contra acidentes elétricos.
Perguntas Frequentes (FAQ) – DR e DPS
O DR substitui o disjuntor comum no quadro de energia?
Não, eles são complementares. O disjuntor comum protege os fios contra sobrecargas (excesso de aparelhos) e curtos-circuitos pesados. O DR protege as pessoas contra choques elétricos e pequenas fugas de energia. Em uma instalação correta, o circuito deve passar primeiro pelo disjuntor e depois pelo DR, ou você pode utilizar um dispositivo moderno chamado DD (Disjuntor Diferencial), que une as duas funções em uma única peça plástica.
É verdade que o DR fica caindo sozinho se a casa não tiver fio Terra?
Mito. O DR funciona perfeitamente bem mesmo em instalações antigas que não possuem o fio Terra estruturado nas tomadas. Ele monitora apenas a diferença de fluxo entre o Fase e o Neutro. Se a energia vazar pelo corpo de alguém indo para o chão, o DR vai desarmar com total precisão. No entanto, ter o fio Terra é indispensável para o correto funcionamento do DPS e para o escoamento seguro de cargas estáticas de computadores e eletrodomésticos pesados. Entenda esse equilíbrio em: Os erros mais perigosos em instalações elétricas residenciais.
Quantos DPS eu preciso colocar no meu quadro de energia?
A quantidade depende do tipo de fornecimento da sua casa (Monofásico, Bifásico ou Trifásico). Você precisa instalar um DPS para cada fio Fase que entra na residência vindo da rua. Se a sua concessionária local não fizer o aterramento do Neutro no poste padrão da calçada, a norma recomenda instalar também um DPS exclusivo para o fio Neutro, totalizando até 4 módulos de DPS para um sistema trifásico comum.
O filtro de linha de tomada dispensa a necessidade de colocar um DPS no quadro?
Não substitui de forma alguma. O filtro de linha comum de boa qualidade possui pequenos componentes chamados varistores (que funcionam como mini-DPS de Classe III), projetados apenas para segurar pequenas oscilações residuais provocadas por motores vizinhos ou ligar/desligar de geladeiras. Se um raio real atingir a rede de alta tensão da rua, a energia destruirá o filtro de linha instantaneamente e queimará os aparelhos ligados a ele. O DPS instalado lá no quadro elétrico principal (Classe II) é a única barreira robusta o suficiente para segurar a força bruta de uma descarga atmosférica. Conheça as diferenças dessas barreiras em: Filtro de linha ou extensão? Qual é mais seguro?.
Por que o DR cai quando ligo eletrodomésticos específicos, como uma Airfryer velha?
Se o DR desarma no momento em que você liga uma fritadeira, um forno ou uma tomada inteligente específica, o problema não está no quadro, mas sim no eletrodoméstico. Aparelhos térmicos antigos costumam sofrer com desgaste na isolação da resistência interna. O calor faz o metal expandir e permite que uma quantidade mínima de eletricidade escape para a carcaça de metal do aparelho. O DR detecta esse vazamento perigoso e desliga a tomada antes que você tome um choque ao encostar no equipamento. Proteja seus circuitos mapeando suas conexões com: Tomada 20A ou 10A: qual usar e onde instalar.
